Тепловий насос BWL-1S(B)

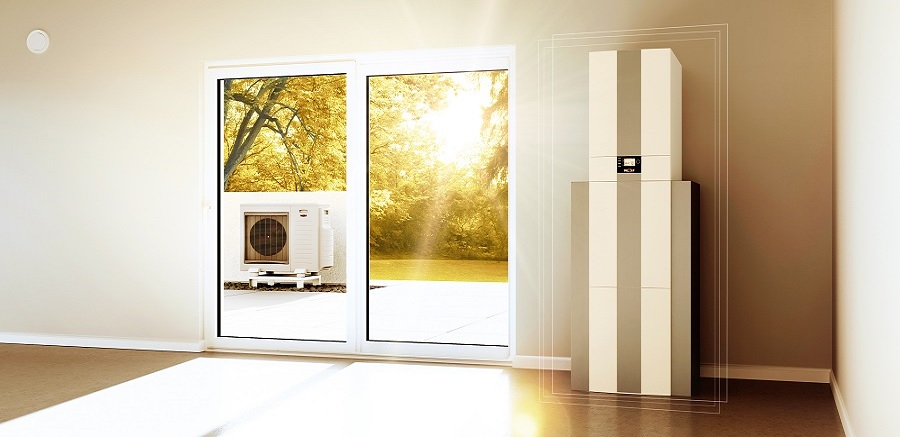

Двоагрегатний тепловий насос BWL-1S(B) «спліт-система»
Двоагрегатний тепловий насос BWL-1S(B) «спліт-система» являє собою нову модель в лінійці теплових насосів компанії Wolf. Він ідеально підходить для всіх випадків, коли потребується і опалення, і охолодження. За рахунок регулювання тепло- та холодопродуктивності, тепловий насос BWL-1S(B) дозволяє задовільнити різноманітні вимоги до опалення, охолодження та ГВП. Компактний зовнішній модуль може бути встановленим на відстані до 25 метрів від внутрішнього модулю, для під’єднання до котрого потребується лише два трубопроводи холодоагенту діаметром 10 та 16 мм. Подібна конфігурація підвищує варіативність розміщення обладнання та спрощує процес встановлення. Зовнішній модуль, який дозволяє економити простір, може бути встановленим або на підставку, або на настінний кронштейн.
Основні переваги:
- Електронний контроль продуктивності за допомогою інверторного компресору
- Висока ефективність: тепловий коефіцієнт до 3,8 при А2/W35 (EN 14511)
- Може бути використаний у гібридній конфігурації з іншими теплогенераторами, наприклад, масляними, газовими, сонячними або працюючими на біомасі
- Вбудований лічильник тепла
- Повністю сумісний з системами керування Wolf
- Експлуатація з програмним модулем BM-2 або з дисплейним модулем АМ, кожен з котрих може буди вбудованим в систему
- Інтерфейсний модуль ISM7i з підтримкою LAN/WLAN може бути вбудований у внутрішній модуль
- Вбудований високоефективний насос EEI ˂0,23
- Додатковий електронагрівач на 6 кВт (можливість підключення до мережі 400В або 230В)
- Модель BWL-1SB поставляється без додаткового електронагрівача
- Можлива комплектація ємкісним водонагрівачем для ГВП CEW-2-200
- Простота монтажу
| Тип | BWL-1-S(B) | 05 / 230 V | 07 / 230 V | 10 / 230 V | 14 / 230 V |
| Розміри зовнішнього блоку | |||||
|---|---|---|---|---|---|
|
Ширина х Висота х Глибина
Включаючи нижню та передню панелі |
мм | 964 x 1261 x 363 | 964 x 1261 x 363 | 964 x 1261 x 363 | 964 x 1261 x 363 |
| Розміри внутрішнього блоку | |||||
|
Ширина х Висота х Глибина
Включаючи нижню та передню панелі |
мм | 440 х 790 х 340 | 440 х 790 х 340 | 440 х 790 х 340 | 440 х 790 х 340 |
| Вага зовнішнього / внутрішнього блоку | кг | 66 / 33 | 66 / 33 | 110 / 33 | 110 / 35 |
| Потужність нагріву / коефіцієнт перетворення (COP) | |||||
|
при А2 / W35
у відповідності з EN 14511 |
кВт/- | 3,4 / 3,7 | 5,0 / 3,5 | 7,7 / 3,5 | 9,6 / 3,3 |
|
при А7 / W35
у відповідності з EN 14511 |
кВт/- | 5,2 / 4,9 | 7,3 / 4,8 | 11,1 / 4,7 | 14,1 / 4,3 |
|
при А-7 / W35
у відповідності з EN 14511 |
кВт/- | 5,1 / 2,9 | 6,2 / 2,7 | 7,7 / 2,5 | 9,5 / 2,5 |
|
Діапазон потужності для А2 / W35
|
кВт | 1,9 - 6,6 | 1,9 - 8,8 | 3,6 - 9,5 | 3,6 - 10,9 |
| Потужність охолодження / показник енергоефективності (EER) | |||||
|
при А35 / W7
у відповідності з EN 14511 |
кВт/- | 4,5 / 2,5 | 7,6 / 2,7 | 6,6 / 2,7 | 8,2 / 2,5 |
|
при А35 / W18
у відповідності з EN 14511 |
кВт/- | 6,1 / 3,5 | 9,0 / 3,8 | 8,5 / 3,4 | 10,1 / 2,9 |
|
Діапазон потужності для А35 / W18
|
кВт | 1,6 - 6,9 | 2,9 - 9,6 | 4,9 - 11,2 | 4,9 - 12,9 |
| Клас енергоефективності при опаленні приміщень | |||||
|
Низька температура
|
 |
|
|
|
|
|
Середня температура
|
 |
|
|
|
|
| Тип | BWL-1-S(B) | 10 / 400 V | 14 / 400 V | 16 / 400 V |
| Розміри зовнішнього блоку | ||||
|---|---|---|---|---|
|
Ширина х Висота х Глибина
Включаючи нижню та передню панелі |
мм | 964 x 1261 x 363 | 964 x 1261 x 363 | 964 x 1261 x 363 |
| Розміри внутрішнього блоку | ||||
|
Ширина х Висота х Глибина
Включаючи нижню та передню панелі |
мм | 440 х 790 х 340 | 440 х 790 х 340 | 440 х 790 х 340 |
| Вага зовнішнього / внутрішнього блоку | кг | 110 / 35 | 110 / 37 | 110 / 37 |
| Потужність нагріву / коефіцієнт перетворення (COP) | ||||
|
при А2 / W35
у відповідності з EN 14511 |
кВт/- | 7,6 / 3,8 | 8,8 / 3,8 | 10,8 / 3,3 |
|
при А7 / W35
у відповідності з EN 14511 |
кВт/- | 10,2 / 4,8 | 12,1 / 4,8 | 17,5 / 4,0 |
|
при А-7 / W35
у відповідності з EN 14511 |
кВт/- | 8,1 / 2,7 | 8,7 / 2,7 | 10,9 / 2,4 |
|
Діапазон потужності для А2 / W35
|
кВт | 2,9 - 10,6 | 3,1 - 12,4 | 3,5 - 12,2 |
| Потужність охолодження / показник енергоефективності (EER) | ||||
|
при А35 / W7
у відповідності з EN 14511 |
кВт/- | 8,8 / 2,7 | 10,7 / 2,5 | 11,7 / 2,1 |
|
при А35 / W18
у відповідності з EN 14511 |
кВт/- | 8,7 / 4,1 | 12,0 / 3,4 | 13,0 / 2,5 |
|
Діапазон потужності для А35 / W18
|
кВт | 3,1 - 11,0 | 3,2 - 13,2 | 4,5 - 14,3 |
| Клас енергоефективності при опаленні приміщень | ||||
|
Низька температура
|
|
|
|
|
|
Середня температура
|
|
|
|
|
